一.安全規則及注意事項（LYJD3000新型電力設備“變電站接地電阻測試儀"易上手，熟練快）
感謝您購買了本公司接地電阻測試儀，在你初次使用該儀器前，為避免發生可能的觸電或人身傷害，請一定：詳細閱讀并嚴格遵守本手冊所列出的安全規則及注意事項。
任何情況下，使用本儀表應特別注意安全。
本儀表根據IEC61010安全規格進行設計、生產、檢驗。
任何情況下，使用本儀表應特別注意安全。
測量時，電話等高頻信號發生器請勿在儀表旁使用，以免引起誤差。
注意本儀表機身的標貼文字及符號。
使用前應確認儀表及附件完好，儀表、測試線絕緣層無破損、無裸露、無斷線才能使用。
測量過程中，嚴禁接觸裸露導體及正在測量的回路。
確認導線的連接插頭已緊密地插入儀表接口內。
請勿在測試端與接口之間施加超過600V的交流電壓或直流電壓，否則可能損壞儀表。
請勿在易燃性場所測量，火花可能引起爆炸。
儀表在使用中，機殼或測試線發生斷裂而造成金屬外露時，請停止使用。
請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。
更換電池時，請確認測試線已移離儀表，儀表處于關機狀態。
儀表顯示電池電壓低符號“
"，應及時更換電池。
注意本儀表所規定的測量范圍及使用環境。
使用、拆卸、校準、維修本儀表，必須由有授權資格的人員操作。
由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。
儀表及手冊中的“
"安全警告標志，使用者必須嚴格依照本手冊內容進行安全操作。
二、簡介（LYJD3000新型電力設備“變電站接地電阻測試儀"易上手，熟練快）
接地電阻測試儀又名四線接地測試儀、精密接地電阻測試儀等是檢驗測量接地電阻常用儀表的常用儀表，采用了超大LCD灰白屏背光顯示和微處理機技術，滿足二、三、四線測試電阻和土壤電阻率要求。適用于電信、電力、氣象、機房、油田、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等。儀表測試精準、快速、簡捷、穩定可靠等特點。
接地電阻測試儀由微處理器控制，可自動檢測各接口連接狀況及地網的干擾電壓、干擾頻率，并且具測試輔助接地極電阻值功能。同時存儲500組數據，電阻測量范圍：0.01Ω～30.00kΩ，接地電壓范圍：0.01～600V。
三．量程及精度（LYJD3000新型電力設備“變電站接地電阻測試儀"易上手，熟練快）
測量功能 | 測量范圍 | 精度 | 分辨率 |
接地電阻 (R) | 0.00Ω～30.00Ω | ±2%rdg±5dgt (注1) | 0.01Ω |
30.0Ω～300.0Ω | ±2%rdg±3dgt | 0.1Ω | |
300Ω～3000Ω | ±2%rdg±3dgt | 1Ω | |
3.00kΩ～30.00kΩ | ±2%rdg±3dgt | 10Ω | |
土壤電阻率 (ρ)
| 0.00Ωm～99.99Ωm | ρ=2πaR (注2) | 0.01Ωm |
100.0Ωm～999.9Ωm | 0.1Ωm | ||
1000Ωm～9999Ωm | 1Ωm | ||
10.00kΩm～99.99kΩm | 10Ωm | ||
100.0kΩm～999.9kΩm | 100Ωm | ||
1000kΩm～9999kΩm | 1kΩm | ||
接地電壓 | AC 0.00～600V | ±2%rdg±3dgt | 0.01V |
注：1. 基準條件：Rh Rs<100Ω時的精度。
工作條件:Rh max＝3kΩ+100R＜50kΩ；Rs max＝3kΩ+100R＜50kΩ
2.取決于R的測量精度而定,π=3.14, a:1 m～100m；
四．技術規格（LYJD3000新型電力設備“變電站接地電阻測試儀"易上手，熟練快）
功 能 | 二三四線測量接地電阻、土壤電阻率； 接地電壓、交流電壓測量 |
環境溫度濕度 | 23℃±5℃，75%rh以下 |
電 源 | DC 9V 6節LR14干電池連續待機100小時以上 |
干擾電壓 | ＜20V（應避免） |
干擾電流 | ＜2A（應避免） |
測R時電極間距 | a＞5d |
測ρ時電極間距 | a＞20h |
輔助接地電阻值 | 基準條件＜100Ω,工作條件＜5kΩ |
量 程 | 接地電阻：0.00Ω～30.00kΩ |
土壤電阻率：0.00Ωm～9999kΩm | |
接地電壓：0.00V～600.0V | |
測量方式 | 精密4線、3線法測量、簡易2線測量接地電阻 |
測量方法 | 接地電阻：額定電流變極法 土壤電阻率：四極法 接地電壓：平均值整流(S-ES接口間） |
測試頻率 | 128Hz |
短路測試電流 | AC ＞20mA（正弦波） |
開路測試電壓 | AC 28V max |
電極間距范圍 | 可設定1m～100m |
換 檔 | 接地電阻：0.00Ω～30.00kΩ全自動換檔 |
土壤電阻率：0.00Ωm～9000kΩm全自動換檔 | |
背 光 | 可控灰白色背光，適合昏暗場所使用 |
顯示模式 | 4位超大LCD顯示，灰白色背光 |
測量指示 | 測量中LED閃爍 |
LCD尺寸 | 111mm×68mm |
LCD顯示域 | 108mm×65mm |
儀表尺寸 | 長寬高：240mm×188mm×85mm |
標準測試線 | 4條：紅色15m，黑色15m，黃色10m，綠色10m各1條 |
簡易測試線 | 2條：黃色1.5m，綠色1.5m各1條 |
輔助接地棒 | 4根 |
測量時間 | 對地電壓：約3次/秒 |
接地電阻、土壤電阻率：約7秒/次 | |
線路電壓 | AC600V以下測量(接地電壓測量功能不能用于測量商用電) |
數據存儲 | 500組，“MEM"存儲指示，顯示“FULL"符號表示存儲已滿 |
數據查閱 | 查閱數據時“MR"符號指示 |
溢出顯示 | 超量程溢出時“OL"符號指示 |
報警功能 | 測量值超過報警設定值時發出報警提示 |
電池電壓 | 電池電壓低符號顯示 |
自動關機 | “APO"指示，開機15分鐘后自動關機 |
功 耗 | 待機: 約40mA(背光關閉) |
開機開背光：約43mA | |
測量：約75mA(背光關閉) | |
質 量 | 儀表： 1280g(含電池) |
測試線：1300g | |
輔助接地棒： 720g(4根) | |
工作溫濕度 | -10℃～40℃；80%rh以下 |
存放溫濕度 | -20℃～60℃；70%rh以下 |
過載保護 | 測量接地電阻：H-E、S-ES各端口間AC 280V/3秒 |
絕緣電阻 | 20MΩ以上(電路與外殼之間500V) |
耐 壓 | AC 3700V/rms(電路與外殼之間) |
電磁特性 | IEC61326(EMC) |
適合安規 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2)； IEC61010-031； IEC61557-1(接地電阻)； IEC61557-5(土壤電阻率)； JJG 366-2004。 |

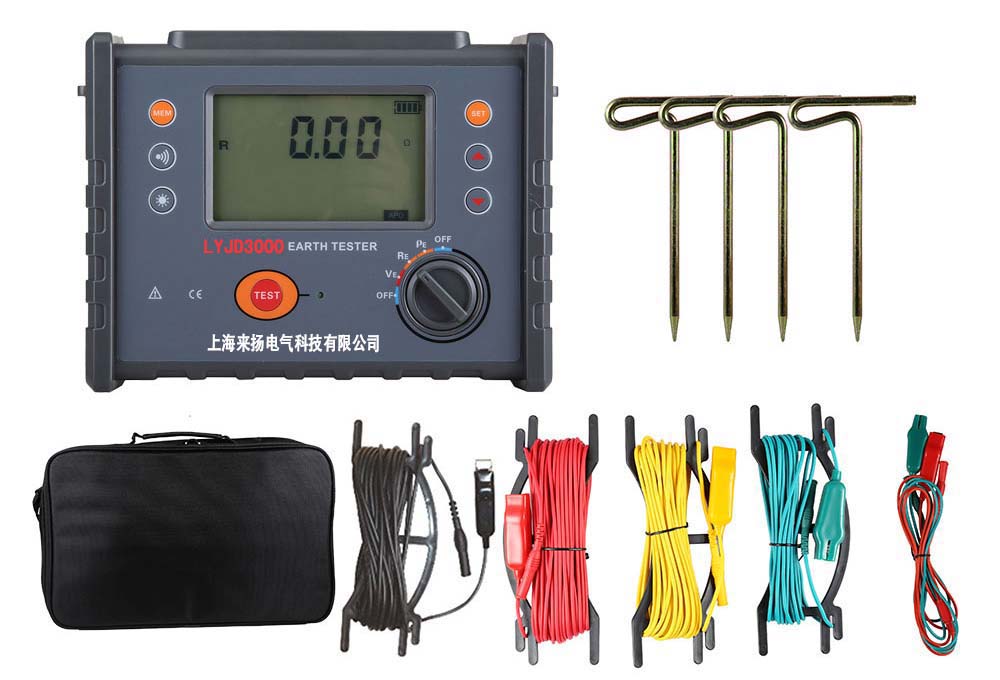

五．儀表結構（LYJD3000新型電力設備“變電站接地電阻測試儀"易上手，熟練快）
1. LCD 2. H接口：電流極 3. S接口：電壓極
4. ES接口：輔助接地極 5.E接口：接地極 6. 功能按鍵
7. 檔位選擇鍵 8. 測試按鍵 9. 安全鱷魚夾
10.測試線 11. 接地棒
12. 簡易測試線 13.簡易測試線短接頭
