一、功能特點（PT-YJ3A 電力每日要聞“無線二次壓降/負荷測試儀"售后有保障）
1、通過無線的方式自動完成三相三線或三相四線制的電壓互感器二次壓降的測量，不需要普通方式中要在儀器到測試遠端鋪設一條很長的電壓測試線，這樣可避免由于線路過長引起的不必要的短路故障；
2、無線模塊傳輸方式（非GPS同步方式），無需尋星，使用快捷、方便。
3、自動計算三相的比差、角差、綜合誤差。
4、自動測量電壓、電流互感器二次回路的負荷。
5、能自動檢測并存儲在各種接線方式下由測試導線等引起的測量誤差數據，并在以后的測試中自動修正。
6、特別設計了軟件修正功能，不需硬件調整就能實現精度修正，在各級電力試驗研究部門均可現場檢定。
7、各種電參量同屏顯示，電壓、電流、相角、功率因數、有功功率、無功功率、視在功率均可測量；可顯示各相參數的波形圖。
8、具備諧波測量功能，可測量32次以下電壓、電流的諧波含量。
9、內置大容量充電電池組，在室外無220V交流電情況下可由儀器內電池組供電，內置快速自動充電器，可對電池組快速充電。
10、電池剩余電量百分?jǐn)?shù)指示功能，絕非簡單的虧電報警。
11、大屏幕、高亮度的真彩色液晶顯示屏，全漢字圖形化菜單及操作提示實現友好的人機對話，導電硅膠按鍵使操作更簡便，寬溫液晶帶自動對比度、亮度調節，可適應冬夏各季。
12、用戶可隨時將測試的數據通過微型打印機將結果打印出來。
13、測試結果存儲功能，可存儲200組測試數據。
14、配備了后臺管理軟件，可將存儲記錄上傳到計算機進行統一管理。
二、技術指標（PT-YJ3A 電力每日要聞“無線二次壓降/負荷測試儀"售后有保障）
1.使用環境
（1）環境溫度：-10℃～ 40℃
（2）相對濕度： ≤80%
2.測量精度
本儀器的測量精度為1級。
比差：Δf =±（1%×f＋1%×δ）±0.01（%）
角差：Δδ=±(1%×δ＋1%×f) ±1（分）
電導：G=± (1%×G＋1%×δ±0.01) mS
電納：δ=± (1%×δ＋1%×G±0.01)mS
負荷：S=± (1%×S±0.1)VA
電阻：R=± (1%×R+1%×X±0.1)Ω
電抗：X=± (1%×X+1%×R±0.1)Ω
3.充電電源：交流176V~264V，頻率45-55Hz
4.儀器的測量范圍和分辨率
測試項目 | 范圍 | 分辨率 |
電壓測量范圍(V) | 40～120.000 | 0.001 |
電流測量范圍(A) | 0.005～6 | 0.0001 |
比差值(%) | -10.000～10.000 | 0.001 |
角差值(ˊ) | -600～600.00 | 0.01 |
誤差值(%) | -10.000～10.000 | 0.001 |
修約(%) | -10.000～10.000 | 0.001 |
5、絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。
⑵、工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。
6、電池工作時間：充滿后工作時間大于6小時。
7、體積：
主機：32cm×24cm×13cm
分機：32cm×24cm×13cm
8、重量：
主機：2.5Kg
分機：2Kg
三、結構外觀（PT-YJ3A 電力每日要聞“無線二次壓降/負荷測試儀"售后有保障）

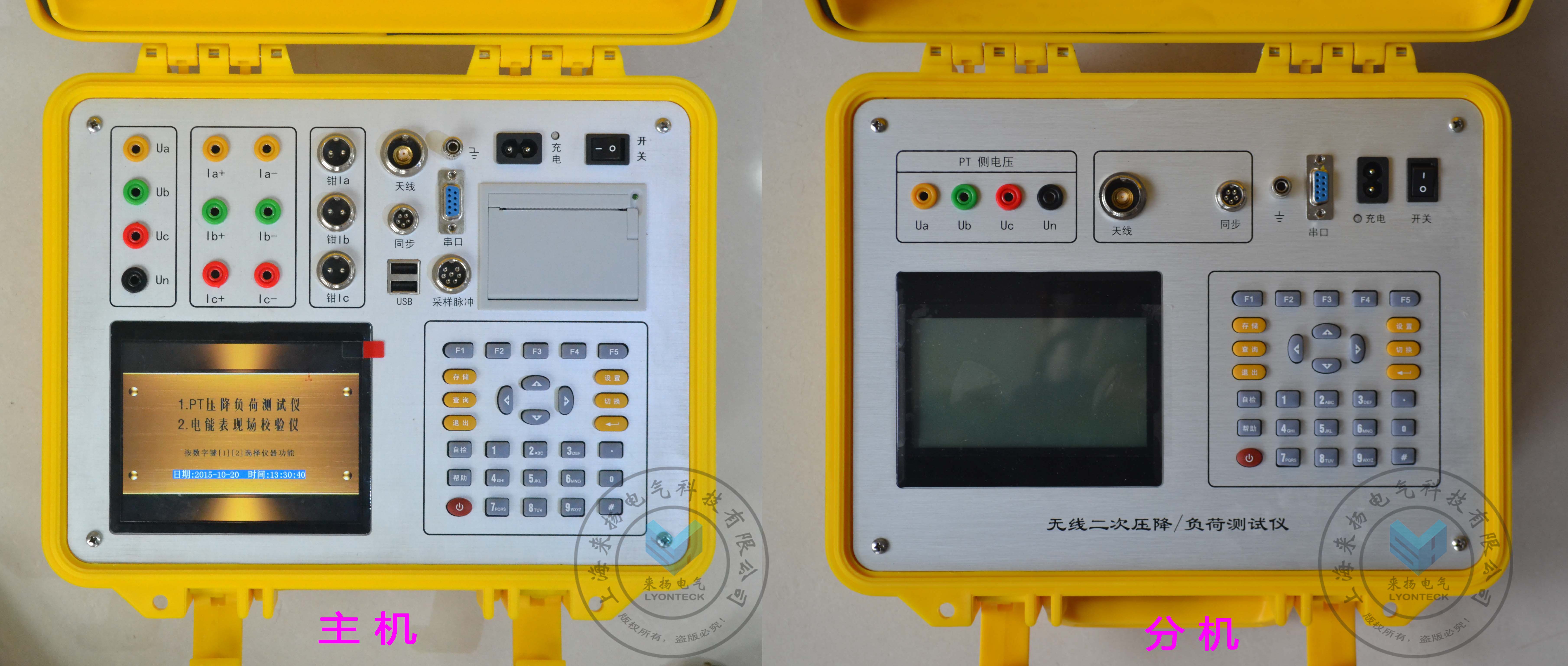

儀器由主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分都在主機和分機內部，其主機和分機的外箱采用高強度進口防水注塑機箱，堅固耐用，配件箱用來放置測試導線及工具。
1.結構尺寸
2.面板布置
主機面板布置（圖二）
如圖二所示：上方從左到右依次為電壓測試用端子（Ua、Ub、Uc、Un）、鉗形電流互感器接口（鉗Ia、鉗Ib、鉗Ic）、天線接口、同步信號接口、USB接口、接地端子、RS232通訊接口、采樣脈沖接口（壓降功能下無用）、充電電源插座、工作電源開關、打印機；注意在操作時一定要確保所接的端子正確，否則有可能會影響測試結果甚至損壞儀器；經常充電，以免電池過量放電影響其使用壽命。面板左下方為液晶顯示屏；液晶右側為鍵盤。
分機面板布置（圖三）
如圖三所示：面板上方從左到右分別為電壓輸入端子、天線接口、同步信號接口、接地端子、RS232通訊接口、充電指示、充電插座及工作開關，下側從左到右分別為液晶屏、操作鍵盤。
3.鍵盤說明
鍵盤共有30個鍵，分別為：存儲、查詢、設置、切換、↑、↓、←、→、?、退出、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。
各鍵功能如下：
↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單；在參數設置功能屏下上下鍵用來切換當前選項。
?鍵：確認鍵；在主菜單下，按此鍵顯示菜單子目錄，在子目錄下，按下此鍵即進入被選中的功能，另外，在輸入某些參數時，開始輸入和結束輸入并使剛鍵入的數字有效。
退出鍵：返回鍵，按下此鍵均直接返回到主菜單。
存儲鍵：用來將測試結果存儲為記錄的形式。
查詢鍵：用來瀏覽已存儲的記錄內容。
設置鍵：按下此鍵直接進入“參數設置"功能屏。
切換鍵：保留功能，暫不用。
自檢鍵：在壓降測試功能中做為自校功能鍵，測試完成后按此鍵實現自校。
幫助鍵：用來顯示幫助信息。
數字（字符）鍵：用來進行參數設置的輸入（可輸入數字）。
小數點鍵：用來在設置參數時輸入小數點。
＃鍵：保留功能，暫不用。
F1、F2、F3、F4、F5：輔助功能鍵（快捷鍵）。用來快速進入輔助功能界面或?qū)崿F(xiàn)相應的功能。
F1鍵：在參量測試和諧波分析屏中用來鎖定測量數據，停止刷新；
F2鍵：在參量測試和諧波分析屏中用來解鎖測量數據，開始刷新；
F3鍵：保留功能，暫不用；
F4鍵：做為打印功能鍵用來進行數據打印；
F5鍵：在結果查詢屏中用來刪除全部記錄內容。
